压缩空气精密过滤器



产品说明:

产品特点



  • 活塞型过滤器芯与壳体密封,防止未过滤的气体绕过过滤器
  • 防腐蚀滤芯,不锈钢芯以增强结构性能、气流阻力低、采用缝焊以提高强度
  •  新型“矩阵混合纤维”介质,有效表面积大,改进滤除率,确保高效率;开放区大,尽量减少压降
  • 涂膜封闭式泡沫套筒,抗油类和酸类的化学腐蚀;防止聚结液体重新混入气流,确保高效滤除
  • 防化学腐蚀的端盖用特制粘接剂粘接到介质上
  •  不含硅树脂
  • 可承受66℃高温

 SRAF系列精密过滤器

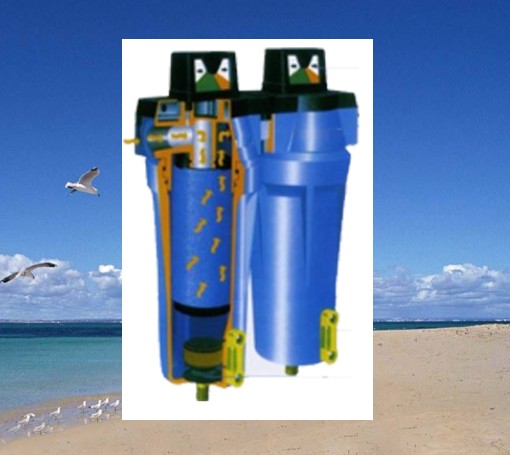

滤材结构

分离过滤器(HF9)

适用于滤除大量液体和3微米大小的凝聚物(5ppm w/w最大残留油分含量)
◆双级过滤
◇第1级-两根不锈孔管,进行10微米机械分离
◇第2级-深层纤维介质滤除3微米的固态和液态颗粒

................................................................................................

通用送气管线过滤器(HF7)

适用于滤除大量液体和1微米大小的凝聚物(1.0ppm w/w最大残留油分含量)
◆内/外滤芯皆防腐蚀
◆双级过滤
◇第1级-纤维介质和介质滤网交替叠层,滤除较大的颗粒
◇第2级-多层环氧树脂粘合混合纤维介质,聚结油雾和滤除固态颗粒

................................................................................................

高效除油过滤器(HF5)

适用于聚结细小的水汽和油雾;可滤除小至0.01微米的凝聚物(0.01ppm w/w最大残留油分含量)
◆内/外滤芯皆防腐蚀
◆双级过滤
◇第1级-多层纤维介质和介质滤网,滤除较大的颗粒,在空气进入第2级过滤前进行预过滤
◇第2级-多层粘合混合纤维介质,滤除细小的凝聚物
◆外涂膜封闭式泡沫套筒

................................................................................................

超高效除油过滤器(HF3)

适用于聚结细小的水汽和油雾;可滤除小至0.01微米的凝聚物(0.01ppm w/w最大残留油分含量)
◆内/外滤芯皆防腐蚀
◆双级过滤
◇第1级-涂膜封闭式泡沫套筒,进行预过滤和气流分散
◇第2级-多层矩阵混合纤维介质,滤除极细小的凝聚物
◆外涂膜封闭式泡沫套筒

................................................................................................

除油蒸汽过滤器(HF1)

适用于滤除活性炭通常可吸收的油蒸汽和碳氢化合物蒸汽;可滤除小至0.01微米的固态颗粒(0.003ppm w/w最大残留油分含量)
◆内/外滤芯皆防腐蚀
◆双级过滤
◇第1级-极精细的活性炭粉稳定层,可滤除绝大部分油蒸汽
◇第2级-多层纤维介质,粘合微精滤活性炭粉,可滤除残余的油蒸汽
◆多层精细介质,防止污染物游移
◆外涂膜封闭式泡沫套筒 ,防止纤维游移
◆在额定运行条件下,设计寿命可达到1000小时



滤材性能参数

滤芯型式
主要滤材
工作
压力
工作
温度
过滤精度
滤态水
去除率%
残留油份
异味
失效压降
Mpa
寿命小时
C
(07-444)
不锈钢无网、玻璃纤维




0.2-1.0




≤65
3
99
60%



0.07

8000
T
(0731)
多层玻璃纤维
1
100
30%
A
(0731)
多层玻璃纤维和海绵
0.01
100
0.01ppm

2500

型号规格




型号


处空气理量

配套过滤器

滤壳型号

连接方式

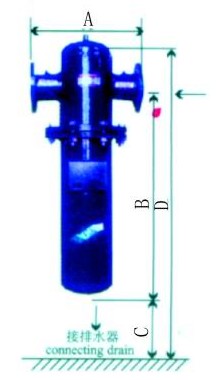

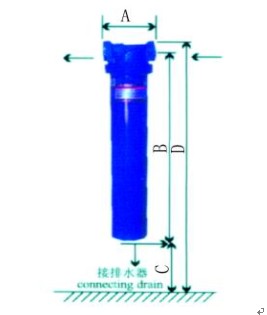

外型尺寸

A         B      C       D



0.5-1.2
C001


16M/P


ZG1”内牙


100


250


300


260

T001

A001

H001



2.4
C002


100

ZG1”1/2内牙


130


330


300


665

T002

A002

H002



3.8
C003


205

ZG1”1/2内牙


130


735


300
1

075

T003

A003

H003

6.5
C006

205

ZG1”1/2内牙

130

735

300

750

T006

A006

H006


10
C010
250

ZG”2内牙

150

755

300

1095

T010

A010

H010


14
C012

5L





ZG”2内牙
   或
DN80FL

350

840


1376









T012

A012

H012


18
C015

5L

350

840

1376

T015

A015

H015


22
C020

8L

352

840

1376

T020

A020

H020


26
C025

10L




DN100FL

520

840

1550

T025

A025

H025


35
C030

12L

520

906

1500

T030

A030

H030


45
C040

14L







DN125FL

656

948

1598

T040

A040

H040


54
C050

16L

656

948

1598

T050

A050

H050


66
C060

18L

710

948

1649

T060

A060

H060


88
C080

20L

DN150FL

770

1055

1724

T080

A080

H080
