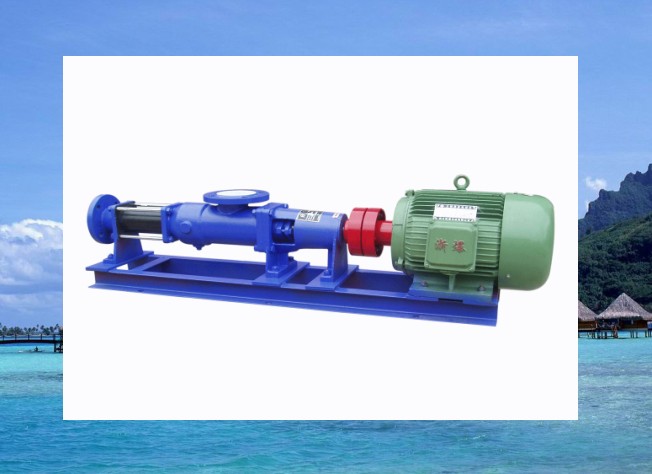

G型单螺杆泵(下载说明文档)
一、 概述
G系列单螺杆泵是一种内啮合的密封式螺杆泵，属转子式容积泵。单螺杆泵输送介质时扰动小、泵压稳、吸入性能好，可以输送粘稠的非牛顿液体及含有机械杂质和固体颗粒的浓缩物，泵量调节性能好，效率高且高效区宽。适用于输送介质温度－10℃～80℃（特殊泵可达150℃）、最高粘度20000～200000MPa.s的所有工业部门。可广泛用于原油、污油、矿浆、泥浆、化工和化纤浆液、胶水、涂料、糖浆、果酱、化妆品以及浓缩污水等介质的输送。

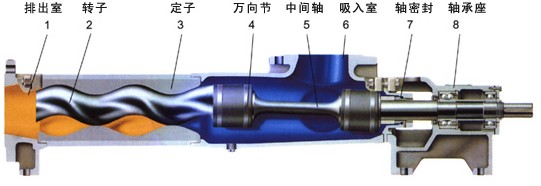

二、 工作原理：
单螺杆泵是一种内啮合回转式容积泵，当单线螺旋的转子在双线螺旋的定子孔内绕定子轴线作行星回转时，转子－定子付之间形成的密闭腔就连续的、匀速的、容积不变的将介质从吸入端输送到压出端。由于这些特性，单螺杆泵特别适合下列工况的工作：
－－高粘度介质的输送。介质粘度根据泵的大小不同，从20000MPa.s到200000MPa.s。
－－含有固体颗粒或纤维的介质。颗粒粒经最大可以到16mm（不超过转子偏心），纤维长度最长可以到100mm（相当0.4倍转子螺距），固相含量一般可达40％，当介质中所含固体为粉末状细微颗粒时，最多可达60％或更高。
－－要求输送连续、压力稳定，不出现往复泵的周期性压力波动。
－－要求输送搅动小，不破坏被输送介质的固有结构。
－－低的噪声。
三、 技术参数：
|
|
泵规格 |
压力0.3MPa |
压力0.6MPa |
|
|
|
转速r/min |
流量m3/h |
电机 |
转速r/min |
流量m3/h |
电机 |
|
|
|
G(F)30-1 |
910 |
3.2 |
Y90L-6(1.1kW) |
940 |
3.1 |
Y100L-6(1.5kW) |
|
|
|
700 |
2.4 |
Y100L1-8(0.75kW) |
700 |
2.2 |
Y100L2-8(1.1kW) |
|
|
|
570 |
1.9 |
YCJ71(0.75kW) |
579 |
1.7 |
YCJ71(1.1kW) |
|
|
|
445 |
1.3 |
YCJ71(0.55kW) |
445 |
1.2 |
YCJ71(0.75kW) |
|
|
|
334 |
0.9 |
334 |
0.8 |
|
|
|
237 |
0.44 |
237 |
0.4 |
YCJ71(0.55kW) |
|
|
|
G(F)35-1 |
700 |
4.5 |
Y112M-8(1.5kW) |
710 |
4.2 |
Y132S-8(2.2kW) |
|
|
|
579 |
3.6 |
YCJ71(1.1kW) |
579 |
3.3 |
YCJ71(1.5kW) |
|
|
|
513 |
3.1 |
513 |
2.8 |
|
|
|
388 |
2.2 |
YCJ71(0.75kW)
|
393 |
2 |
YCJ71(1.1kW) |
|
|
|
284 |
1.4 |
YCJ71(0.55kW) |
288 |
1.2 |
|
|
|
214 |
0.8 |
214 |
0.7 |
YCJ71(0.75kW) |
|
|
|
G(F)40-1 |
710 |
9.1 |
Y132M-8(3kW) |
710 |
8.6 |
Y132M-8(3kW) |
|
|
|
587 |
7.2 |
YCJ71(2.2kW) |
587 |
6.7 |
YCJ71(3kW) |
|
|
|
520 |
6.3 |
520 |
5.8 |
|
|
|
393 |
4.5 |
YCJ71(1.5kW) |
399 |
4.1 |
YCJ71(2.2kW) |
|
|
|
288 |
3 |
YCJ71(1.1kW) |
292 |
2.7 |
|
|
|
217 |
2.1 |
217 |
1.9 |
YCJ71(1.5kW) |
|
|
|
G(F)50-1 |
520 |
13.2 |
YCJ71(3kW) |
504 |
11.6 |
YCJ80(5.5kW) |
|
|
|
399 |
9.6 |
383 |
8.3 |
YCJ80(4kW) |
|
|
|
240 |
5 |
YCJ71(1.5kW) |
244 |
4.5 |
YCJ71(2.2kW) |
|
|
|
149 |
2.2 |
YCJ132(1.1kW) |
149 |
2 |
YCJ132(1.5kW) |
|
|
|
G(F)70-1 |
442 |
23.6 |
YCJ80(5.5kW) |
411 |
20 |
YCJ100(7.5kW) |
|
|
|
275 |
13.4 |
YCJ80(4kW) |
275 |
12 |
YCJ100(5.5kW) |
|
|
|
115 |
3.6 |
YCJ132(2.2kW) |
115 |
3.2 |
YCJ132(3kW) |
|
|
|
G(F)85-1 |
355 |
36.7 |
YCJ100(7.5kW) |
360 |
34 |
YCJ100(11kW) |
|
|
|
226 |
21.5 |
YCJ100(5.5kW) |
226 |
19.5 |
YCJ112(7.5kW) |
|
|
|
|
|
|
|
|
|
|
|
|
98 |
6.3 |
YCJ132(3kW) |
97 |
5.5 |
YCJ160(4kW) |
|
|
|
G(F)105-1 |
254 |
51 |
YCJ112(11kW) |
245 |
45 |
YCJ200(15kW) |
|
|
|
168 |
31 |
YCJ180(7.5kW) |
166 |
28 |
YCJ200(11kW) |
|
|
|
88 |
13.6 |
YCJ160(5.5kW) |
90 |
12 |
YCJ180(7.5kW) |
|
|
泵规格 |
压力0.8MPa |
压力1.2MPa |
|
转速r/min |
流量m3/h |
电机 |
转速r/min |
流量m3/h |
电机 |
|
G(F)10-2 |
1400 |
0.25 |
Y801-4(0.55kW) |
|
|
|
|
910 |
0.14 |
YS801-6(0.37kW) |
|
|
|
|
G(F)15-2 |
1400 |
1.1 |
Y802-4(0.75kW) |
1400 |
1 |
Y90S-4(1.1kW) |
|
910 |
0.65 |
YS802-6(0.55kW) |
910 |
0.6 |
Y90S-6(0.75kW) |
|
700 |
0.46 |
YS90L-8(0.55kW) |
700 |
0.41 |
YS90L-8(0.55kW) |
|
570 |
0.32 |
YCJ71(0.55kW) |
570 |
0.29 |
YCJ71(0.55kW) |
|
445 |
0.2 |
445 |
0.18 |
|
334 |
0.1 |
334 |
0.09 |
|
G(F)30-2 |
960 |
4.4 |
Y132S-6(3kW) |
960 |
4.1 |
Y132M1-6(4kW) |
|
710 |
3.1 |
Y132S-8(2.2kW) |
710 |
2.8 |
Y132M-8(3kW) |
|
587 |
2.4 |
YCJ71(2.2kW) |
587 |
2.2 |
YCJ71(2.2kW) |
|
452 |
1.7 |
YCJ71(1.5kW) |
458 |
1.6 |
|
339 |
1.1 |
YCJ71(1.1kW) |
339 |
1 |
YCJ71(1.5kW) |
|
214 |
0.5 |
YCJ71(0.75kW) |
240 |
0.6 |
YCJ71(1.1kW) |
|
G(F)35-2 |
710 |
4.5 |
Y132M-8(3kW) |
720 |
4.3 |
Y160M1-8(4kW) |
|
587 |
3.6 |
YCJ71(3kW) |
587 |
3.3 |
YCJ71(3kW) |
|
520 |
3.1 |
YCJ71(2.2kW) |
520 |
2.9 |
|
399 |
2.2 |
399 |
2 |
YCJ71(2.2kW) |
|
288 |
1.3 |
YCJ71(1.5kW) |
288 |
1.2 |
YCJ71(1.5kW) |
|
186 |
0.7 |
YCJ132(1.1kW) |
186 |
0.6 |
YCJ132(1.1kW) |
|
G(F)40-2 |
720 |
9.2 |
Y160M-2(5.5kW) |
720 |
8.6 |
Y160L-8(7.5kW) |
|
571 |
7 |
YCJ80(5.5kW) |
605 |
7 |
YCJ100(7.5kW) |
|
504 |
6 |
YCJ80(4kW) |
504 |
5.6 |
YCJ80(5.5kW) |
|
399 |
4.5 |
YCJ71(3kW) |
383 |
3.9 |
YCJ80(4kW) |
|
292 |
2.9 |
YCJ71(2.2kW) |
292 |
2.7 |
YCJ71(3kW) |
|
196 |
1.8 |
YCJ132(2.2kW) |
196 |
1.6 |
YCJ132(2.2) |
|
G(F)50-2 |
537 |
13.5 |
YCJ100(7.5kW) |
545 |
13 |
YCJ100(11kW) |
|
383 |
9 |
YCJ80(5.5kW) |
411 |
9 |
YCJ100(7.5kW) |
|
275 |
6 |
YCJ80(4kW) |
327 |
6.8 |
YCJ80(5.5kW) |
|
151 |
2.5 |
YCJ132(2.2kW) |
151 |
2.2 |
YCJ132(3kW) |
|
G(F)70-2 |
417 |
21.5 |
YCJ100(11kW) |
417 |
20 |
YCJ112(15kW) |
|
301 |
15 |
YCJ100(7.5kW) |
279 |
12.5 |
YCJ112(11kW) |
|
130 |
5 |
YCJ160(4kW) |
113 |
3.5 |
YCJ160(5.5kW) |
|
G(F)85-2 |
305 |
30 |
YCJ112(15kW) |
|
|
|
|
216 |
20 |
YCJ200(11kW) |
216 |
18.5<, /SPAN> |
YCJ200(15kW) |
|
100 |
7.3 |
YCJ160(5.5kW) |
102 |
6.5 |
YCJ180(7.5kW) |
|
G(F)105-2 |
|
|
|
|
|
|
|
144 |
25 |
YCJ200(15kW) |
138 |
22 |
YCJ280(18.5kW) |
|
83 |
12.5 |
YCJ225(11kW) |
84 |
11 |
YCJ225(15kW) |
|
泵规格 |
压力1.2MPa |
压力1.8MPa |
|
转速r/min |
流量m3/h |
电机 |
转速r/min |
流量m3/h |
电机 |
|
G(F)30-3 |
960 |
4.1 |
Y132M1-6(4kW) |
960 |
3.8 |
Y132M2-6(5.5kW) |
|
710 |
2.9 |
Y132M-8(3kW) |
720 |
2.7 |
Y160M1-8(4kW) |
|
587 |
2.2 |
YCJ71(3kW) |
587 |
2 |
YCJ71(3kW) |
|
458 |
1.6 |
YCJ71(2.2kW) |
458 |
1.5 |
|
339 |
1 |
YCJ71(1.5kW) |
344 |
0.9 |
YCJ71(2.2kW) |
|
240 |
0.6 |
240 |
0.5 |
YCJ71(1.5kW) |
|
泵规格 |
压力1.8MPa |
压力2.4MPa |
|
转速r/min |
流量m3/h |
电机 |
转速r/min |
流量m3/h |
电机 |
|
G(F)50-4 |
479 |
11.5 |
YCJ112(15kW) |
417 |
9 |
YCJ112(15kW) |
|
360 |
8 |
YCJ100(11kW) |
305 |
6 |
YCJ100(11kW) |
|
161 |
2.5 |
YCJ160(5.5kW) |
150 |
2 |
YCJ160(5.5kW) |
|
G(F)85-4 |
284 |
27.5 |
YCJ315(30kW) |
284 |
26 |
YCJ315(37kW) |
|
|
|
|
222 |
19 |
YCJ315(30kW) |
|
94 |
6.2 |
YCJ200(11kW) |
97 |
6 |
YCJ225(15kW) |
|
变转速配套方式 |
|
泵型号 |
最高排出压力MPa |
转速r/min |
流量m3/h |
配套电机型号 |
泵型号 |
最高排出压力MPa |
转速r/min |
流量m3/h |
配套电机型号 |
|
GF10-2 |
0.8 |
120～1200 |
0～0.16 |
YCT90-4B/0.37kW |
G(F)50-4 |
2.4 |
58～580 |
1～13 |
YCT250-4B/22kW，ZD15-2 |
|
G(F)15-2 |
1.2 |
125～1230 |
0.05～0.9 |
YCT132-4A/1.1kW |
|
|
|
|
|
|
G(F)30-1 |
0.6 |
125～1250 |
0.3～5 |
YCT160-4A/2.2kW |
G(F)70-1 |
0.6 |
56～560 |
1～28 |
YCT225-4A/11kW，ZD15-2 |
|
G(F)30-2 |
1.2 |
YCT180-4A/4kW |
G(F)70-2 |
1.2 |
YCT250-4B/22kW，ZD15-2 |
|
G(F)30-3 |
1.8 |
YCT200-4A/5.5kW |
|
|
|
|
|
|
G(F)35-1 |
0.6 |
125～1250 |
0.5～8 |
YCT180-4A/4kW |
G(F)85-1 |
0.6 |
37～370 |
2～35 |
YCT225-4B/15kW，ZD15-2 |
|
G(F)35-2 |
1.2 |
YCT225-4A/11kW |
G(F)85-2 |
1.2 |
YCT280-4A/30kW，ZD20-6 |
|
G(F)40-1 |
0.6 |
82～820 |
1～10 |
YCT200-6B/4kW |
G(F)85-4 |
2.4 |
33～330 |
2～30 |
YCT315-4B/45kW，ZD20-7 |
|
G(F)40-2 |
1.2 |
YCT225-6B/11kW |
G(F)105-1 |
0.6 |
29～290 |
3～56 |
YCT250-4B/22kW，ZD20-8 |
|
G(F)50-1 |
0.6 |
82～820 |
2～20 |
YCT225-6A/7.5kW |
G(F)105-2 |
1.2 |
YCT315-4B/45kW，ZD20-8 |
|
G(F)50-2 |
1.2 |
YCT250-6B/15kW |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
